Latar Belakang Industri dan Pernyataan Masalah
Dengan meningkatnya permintaan akan presisi presentasi visual dalam produksi virtual film dan televisi (XR), studio profesional, dan pertunjukan berskala besar-, tampilan LED secara bertahap menggantikan layar hijau/biru tradisional, menjadi pembawa inti untuk latar belakang pengambilan gambar virtual. Keunggulan pengomposisian "apa yang Anda lihat adalah apa yang Anda dapatkan"-waktu nyata secara signifikan mengurangi biaya pasca-produksi dan meningkatkan efisiensi pengambilan gambar.
Namun, saat menggunakan peralatan fotografi untuk memotret layar LED, dua "kelemahan fatal" yang umum sering muncul: pola moiré dan "pola pemindaian". Yang pertama bermanifestasi sebagai gangguan riak air yang tidak teratur, sedangkan yang kedua muncul sebagai garis-garis hitam horizontal, yang secara langsung merusak kualitas gambar dan bahkan membuat rekaman tidak dapat digunakan. Hal ini telah menjadi hambatan teknis utama yang membatasi adopsi pemotretan virtual LED secara luas.
Mengklarifikasi masalah inti: Perbedaan teknis antara pola moiré dan pola pemindaian
Dalam praktiknya, keduanya mudah tertukar, namun pada dasarnya berbeda dalam hal karakteristik visual, mekanisme pembentukan, dan jalur solusi. Perbandingan detailnya ditunjukkan pada tabel di bawah ini:
|
Dimensi Perbandingan |
Pola Moiré (pola riak air) |
Garis pemindaian (garis hitam horizontal) |
|
Fitur visual |
Difusi seperti busur/kisi tidak beraturan-, warna bervariasi menurut sudut/parameter pengambilan gambar |
Memperbaiki garis-garis hitam horizontal, jarak garis bervariasi dengan kecepatan refresh, tanpa gangguan warna. |
|
Mekanisme Penting |

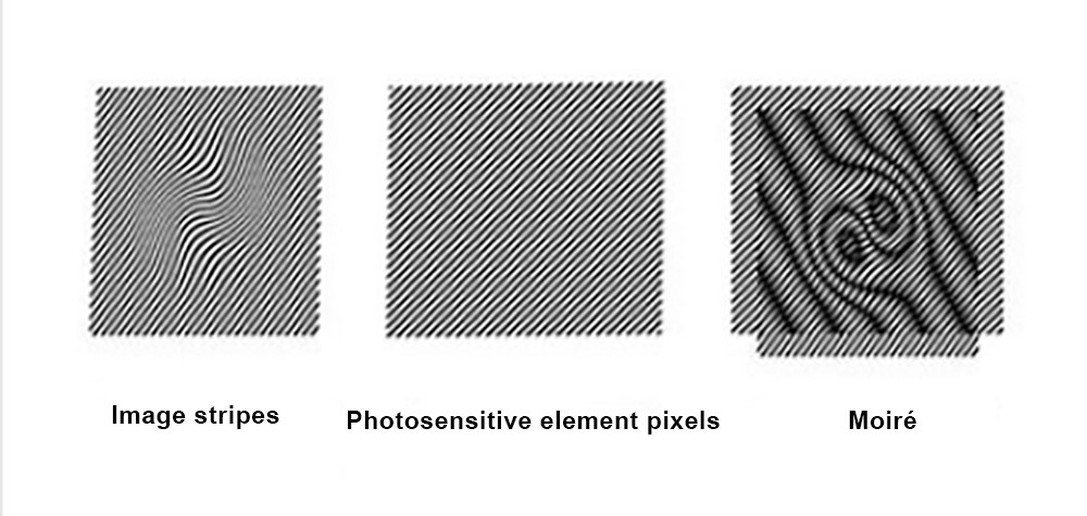

Fenomena interferensi antara dua susunan piksel periodik (piksel layar LED vs. piksel sensor kamera) |
Penyimpangan sinkronisasi disebabkan oleh ketidaksesuaian antara kecepatan rana kamera dan frekuensi pemindaian progresif layar LED |
|
Pemicu inti |
1. Kecepatan refresh layar LED tidak mencukupi; 2. Ketidaksesuaian antara parameter kamera (bukaan, jarak objek, panjang fokus) dan kerapatan piksel LED; 3. Sudut antara susunan piksel kedua perangkat mendekati 0 derajat. |
1. Kecepatan refresh layar LED <1000Hz (drive pemindaian progresif); 2. Kamera menggunakan rana progresif. |
|
Kesalahpahaman Industri |
“Bisa disembuhkan hanya dengan mengatur sudut kamera” (Pada kenyataannya, ini hanya bisa meringankan gejalanya, bukan menghilangkannya). |
"Flicker tidak terlihat oleh mata manusia, artinya tidak ada pola pemindaian" (frekuensi pengambilan sampel rana kamera dan frekuensi pemindaian LED tidak sinkron, sehingga mata telanjang tidak dapat melihatnya, namun kamera dapat menangkapnya). |
Solusi Bertarget: Jalur Teknologi dari "Bantuan" ke "Penyembuhan"
Solusi Pola Moiré: Optimasi-Ujung Ganda, dengan Layar Tampilan sebagai Inti
Sisi Peralatan Pemotretan: Penyesuaian Parameter (Tindakan Mitigasi)
Prinsip: Dengan mengubah hubungan kisi relatif antara kamera dan layar LED, sistem mencari kombinasi parameter dengan interferensi terlemah, terutama dengan menghindari rentang resonansi frekuensi/sudut susunan dua piksel. Metode operasi spesifik dan logika teknisnya adalah sebagai berikut:
|
Sesuaikan parameter |
Saran operasional |
Logika Teknis |
|
Bukaan |
Prioritaskan penggunaan aperture besar (seperti F2.8-F4.0) dan hindari aperture kecil (F8.0 ke atas). |
Apertur yang besar menghasilkan kedalaman bidang yang dangkal, mengaburkan tepi piksel LED pada sensor kamera dan mengurangi interferensi berkala; aperture kecil menghasilkan kedalaman bidang yang dalam, gambar piksel yang tajam, dan peningkatan interferensi. |
|
Jarak Benda |
Sesuaikan jarak antara kamera dan layar LED (misalnya, tambah dari 4m menjadi 6m) untuk menghindari jarak objek tetap. |
Perubahan jarak objek mengubah "pitch piksel pencitraan" piksel LED pada sensor. Jika nadanya bukan kelipatan bilangan bulat dari nada piksel sensor, interferensi akan melemah. |
|
Panjang Fokus |
Hindari penggunaan lensa telefoto (misalnya 105mm), dan prioritaskan sudut-lebar dibandingkan panjang fokus standar (24mm-50mm). |
Lensa telefoto memperkuat periodisitas susunan piksel LED, sehingga memperburuk interferensi; lensa sudut lebar-menawarkan bidang pandang yang lebih luas, mengurangi kepadatan piksel pada gambar dan dengan demikian melemahkan interferensi. |
|
Sudut pengambilan gambar |
Buat sudut antara sumbu optik kamera dan layar LED normal 5 derajat -15 derajat (pemotretan tidak tegak lurus). |
Dengan mengubah sudut antara dua susunan piksel, keadaan "resonansi paralel" dipatahkan, sehingga mengurangi timbulnya pinggiran interferensi dengan area terang dan gelap yang bergantian. |
Keterbatasan: Solusi ini hanya bisa "meringankan" pola moiré dan memberikan beberapa batasan pada pengambilan gambar-seperti ketidakmampuan aperture besar untuk memenuhi persyaratan kedalaman-of-bidang (aktor latar depan dan layar LED latar belakang harus ditangkap dengan jelas), dan sudut yang tidak-tegak lurus mengganggu hubungan perspektif pemandangan virtual. Ini memiliki pengoperasian yang rendah dalam pengambilan gambar sebenarnya dan tidak dapat digunakan sebagai solusi radikal.
Tampilan Layar: Inovasi Teknologi (Root Cause Solution)
Prinsip: Dimulai dari sumber pola moiré (periodisitas dan kecepatan refresh layar LED itu sendiri), menghilangkan "sumber interferensi" dengan meningkatkan kecepatan refresh dan mengoptimalkan struktur piksel adalah solusi-yang diakui industri.
Persyaratan teknis inti adalah sebagai berikut:
1. Kecepatan penyegaran sangat-tinggi: Kecepatan penyegaran layar LED harus lebih besar dari atau sama dengan 7680Hz (istilah industri "kecepatan penyegaran-tingkat pemotretan"). Dengan meningkatkan frekuensi keluaran sinyal IC driver, siklus hidup/mati piksel LED menjadi jauh lebih cepat dibandingkan siklus pengambilan sampel rana kamera, sehingga melemahkan dasar interferensi berkala.
2. Pengoptimalan kerapatan piksel: Teknologi pengemasan-kepadatan tinggi seperti MiniCOB (misalnya, jarak piksel P1.2 dan di bawahnya) digunakan untuk mengurangi jarak piksel LED, sehingga membuat "frekuensi periodik" susunan piksel jauh dari frekuensi piksel sensor kamera (misalnya, kamera-bingkai penuh dengan sekitar 60 megapiksel memiliki frekuensi sekitar 200dpi), sehingga menghindari resonansi pada tingkat frekuensi.
3. Penggerak bebas kedipan-: "Teknologi bebas kedipan PWM (Modulasi Lebar Pulsa)-" digunakan untuk menggantikan "penggerak siklus tugas" tradisional, memastikan keluaran kecerahan piksel LED yang berkelanjutan dan stabil serta menghindari peningkatan pola moiré karena fluktuasi kecerahan.
Solusi Tekstur Pemindaian: Berfokus pada "Refresh Rate + Sinkronisasi Rana"
Inti dari garis pemindaian adalah "deviasi sinkronisasi antara rana kamera dan pemindaian progresif LED". Solusinya lebih langsung, dengan fokus pada “meningkatkan kecepatan refresh” dan “mengoptimalkan mekanisme sinkronisasi”.
Solusi Inti: Meningkatkan Refresh Rate Layar LED
1. Ketika kecepatan refresh layar LED lebih besar atau sama dengan 1000Hz, "waktu peralihan garis" pemindaian progresif dipersingkat menjadi kurang dari 1 ms. Kecepatan rana progresif kamera (seperti 1/50 detik atau 1/60 detik) tidak dapat menangkap perbedaan kecerahan antar garis, dan garis pindaian menghilang secara alami.
2. Untuk kamera kelas-siaran, disarankan agar kecepatan refresh layar LED lebih besar dari atau sama dengan 7680Hz, yang dapat menyamai mode "rana global" kamera, sehingga sepenuhnya menghilangkan garis pemindaian dan kedipan..
Teknologi Tambahan: Rana-Segarkan Sinkronisasi
Beberapa-sistem kontrol LED kelas atas (seperti Bangteng) mendukung "input sinyal rana kamera". Dengan menyesuaikan frekuensi pemindaian layar LED secara real-time untuk menyinkronkan dengan kecepatan rana kamera (seperti mengatur kecepatan refresh LED ke kelipatan bilangan bulat 500Hz saat kecepatan rana 1/50 detik), pola pemindaian semakin dihindari. Ini cocok untuk skenario pengambilan gambar virtual dinamis tinggi (seperti zoom-perbesar dan perkecil-perkecil kamera yang cepat, dan-gerakan aktor berskala besar).
